| 型號 | 簡要區別 |
| M601f1 | 取電開關，延遲20秒（單純高電平輸出） |
| M601f2 | 取電開關，延時20秒，高電平輸出，輸出過程帶數據 |
| M601f3 | 取電開關，有卡輸出2us低脈沖 |
| M601f4 | 取電開關，有卡為低電平，無卡高電平 |
>>產品描述
- 支持125K各類低頻卡，普通只讀ID卡和可讀寫的T5577，EM4305類： EM4001/TK4001/EM4100/TK4100/T5557/T5567/T5577/EM4205/EM4305/EM4469 及其兼容卡片
- 超低價格，特別酒店插卡取電類應用；低功耗自動尋卡
- 超低功耗識別低頻卡，識別電流可達8微安
- 不受大面積金屬影響誤啟動，但會影響識別距離
- SOT23-6封裝，超小體積，適用于對空間要求嚴格的地方
- 無需外接晶振，進一步減小外圍器件數量
- 配以專用的M601f評估板，可實現用戶應用快速開發，以達到短時間進入市場的目的

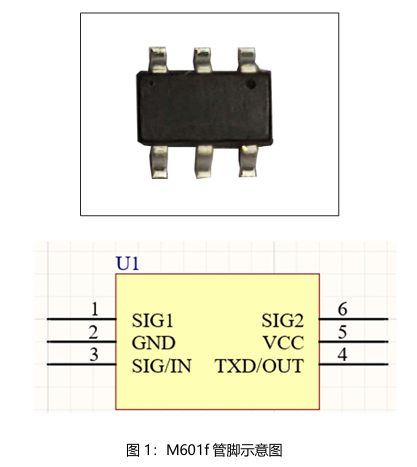

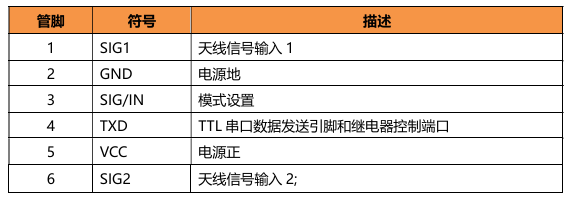

>>芯片簡介

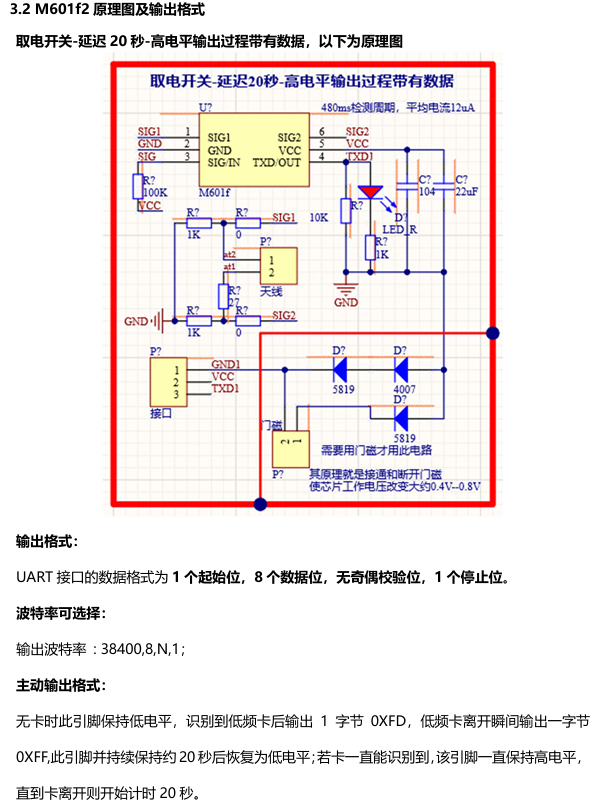

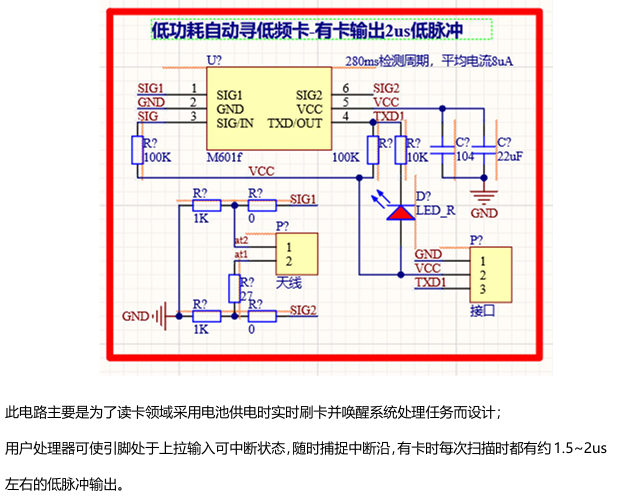

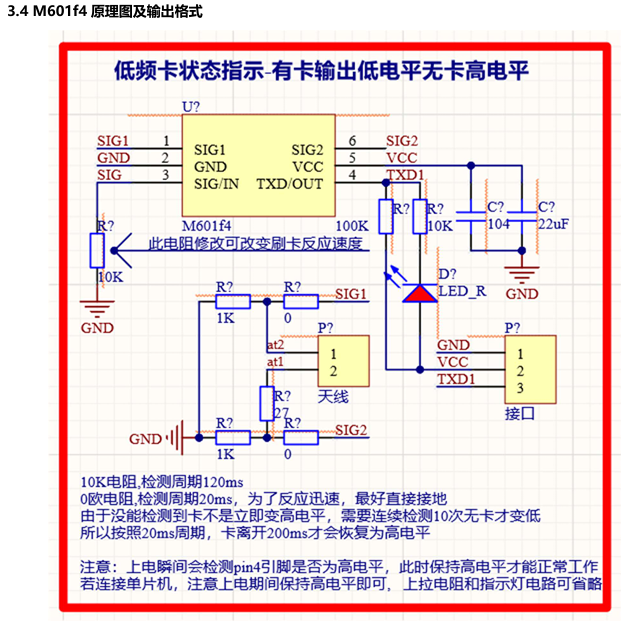

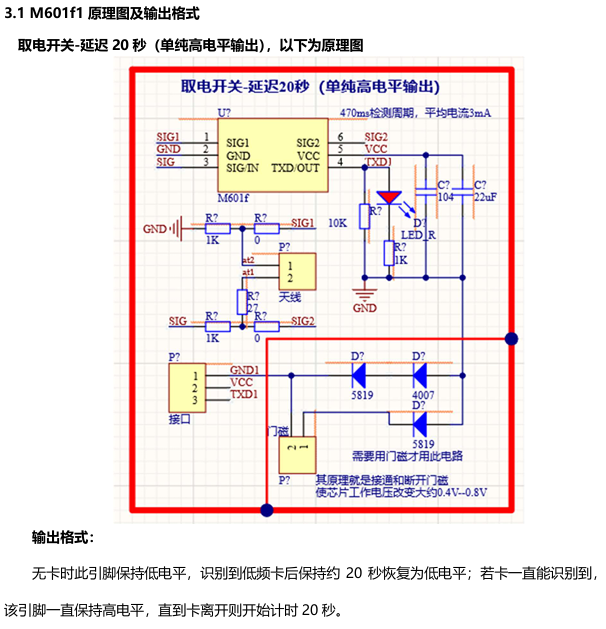

>>應用原理圖參考
參考原理圖
>>主要技術指標
- 讀寫距離:12-40mm（與匹配器件有關）
- 通訊方式：UART接口
- 電源：DC2.6-5.5V
- 讀卡電流：約8-2000uA
- 工作溫度-20℃～+85℃
- 封裝尺寸：SOT23-6(60mil）

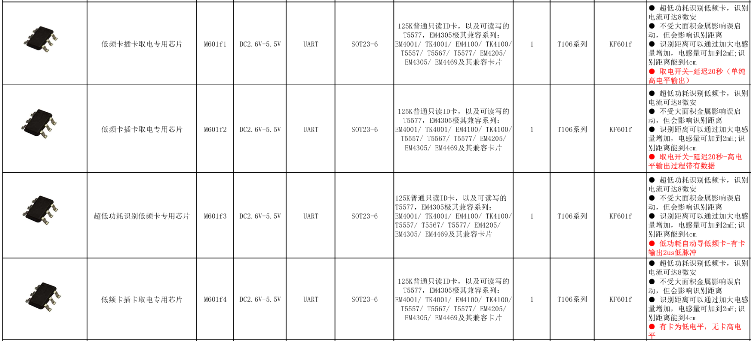

>>型號間主要區別
| 型號 | 主要區別 | 支持卡片類型 |
| M601f1 | 取電開關，延遲20秒（單純高電平輸出） | EM4001/ TK4001/ EM4100/ TK4100/ T5557/ T5567/ T5577/ EM4205/ EM4305/ EM4469 及其兼容卡片 |
| M601f2 | 取電開關，延時20秒，高電平輸出，輸出過程帶數據 | EM4001/ TK4001/ EM4100/ TK4100/ T5557/ T5567/ T5577/ EM4205/ EM4305/ EM4469 及其兼容卡片 |
| M601f3 | 取電開關，有卡輸出2us低脈沖 | EM4001/ TK4001/ EM4100/ TK4100/ T5557/ T5567/ T5577/ EM4205/ EM4305/ EM4469 及其兼容卡片 |
| M601f4 | 取電開關，有卡為低電平，無卡高電平 | EM4001/ TK4001/ EM4100/ TK4100/ T5557/ T5567/ T5577/ EM4205/ EM4305/ EM4469 及其兼容卡片 |
>>相關資料下載
