| 型號 | 簡要區別 |
| M104FHSTV3-5017 | UART, ISO15693, DC3.3V, 小功率 |
| M104FHSTV5-5017 | UART, ISO15693, DC5V, 小功率 |
| M104FHSTV3B-5017 | UART, ISO15693, DC3.3V, 大功率 |
| M104FHSTV5B-5017 | UART, ISO15693, DC5V, 大功率 |
| M104FHSAV3-5017 | RS232, ISO15693, DC3.3V, 小功率 |
| M104FHSAV5-5017 | RS232, ISO15693, DC5V, 小功率 |
| M104FHSAV3B-5017 | RS232, ISO15693, DC3.3V, 大功率 |
| M104FHSAV3B-5017 | RS232, ISO15693, DC5V, 大功率 |

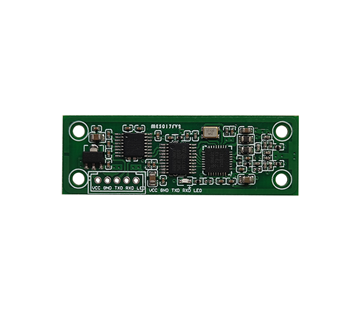

>>產品描述
- 采用NXP高度集成讀寫卡芯片射頻基站
- 符合ISO15693標準
- NXP I CODE 2, TI HF Tag it, 富士通MB89R118 及其兼容卡
- 用戶不必關心射頻基站的復雜控制方法，只需通過簡單的命令集可以實現對卡的完全操作
- 天線一體
- 超小尺寸:采用天線一體尺寸50X17mm
- 可提供C51函數例程,安卓及windows操作系統下的例程函數庫供二次開發
- 通訊協議：RS232或者UART可選，適合于嵌入式系統開發
- 默認為自動尋卡方式，當卡片進入到天線區后LED引腳上出現低電平，上位機可直接通過尋卡指令讀取卡片序列號
- 自帶看門狗
- 基于模塊的擴展功能很強可根據用戶要求修改軟件定制個性化模塊,不用改變線路，可修改為支持ISO14443A協議標簽
- 廣泛應用于非接觸智能水、電、氣三表、交通一卡通讀寫器，充電樁，桌面發卡器，門禁考勤讀寫卡器，汽車電子感應鎖配套，辦公商場/洗浴中心儲物箱的安全控制，各種防偽系統及生產過程控制
>>配套天線（天線分體時可選）
| 型號 | 外形尺寸 | 讀卡距離（與卡片有關> |
>>主要技術指標
- 讀寫距離:約40mm（大功率模塊配直徑25mm I Code標簽測試）
- 讀寫距離:約25mm（小功率模塊配直徑約25mm I Code標簽測試)
- 電源：DC3.3V/DC5V
- 讀卡平均電流：大功率電流約60mA，小功率模塊電流約30mA
- 工作溫度：-20℃～+70℃
- 超小尺寸:采用天線一體尺寸50X17mm
- 輸出接口針間距2.0mm
>>型號間主要區別
| 型號 | 主要區別 | 支持卡片類型 |
| UART/TTL 232接口系列 | ||
| M104FHSTV3-5017 | UART, ISO15693, DC3.3V, 小功率 | NXP I CODE 2, TI HF Tag it, 富士通MB89R118 及其兼容卡； 可定制支持ISO14443A功能 |
| M104FHSTV5-5017 | UART, ISO15693, DC5V, 小功率 | NXP I CODE 2, TI HF Tag it, 富士通MB89R118 及其兼容卡； 可定制支持ISO14443A功能 |
| M104FHSTV3B-5017 | UART, ISO15693, DC3.3V, 大功率 | NXP I CODE 2, TI HF Tag it, 富士通MB89R118 及其兼容卡； 可定制支持ISO14443A功能 |
| M104FHSTV5B-5017 | UART, ISO15693, DC5V, 大功率 | NXP I CODE 2, TI HF Tag it, 富士通MB89R118 及其兼容卡； 可定制支持ISO14443A功能 |
| RS232接口系列 | ||
| M104FHSAV3-5017 | RS232, ISO15693, DC3.3V, 小功率 | NXP I CODE 2, TI HF Tag it, 富士通MB89R118 及其兼容卡； 可定制支持ISO14443A功能 |
| M104FHSAV5-5017 | RS232, ISO15693, DC5V, 小功率 | NXP I CODE 2, TI HF Tag it, 富士通MB89R118 及其兼容卡； 可定制支持ISO14443A功能 |
| M104FHSAV3B-5017 | RS232, ISO15693, DC3.3V, 大功率 | NXP I CODE 2, TI HF Tag it, 富士通MB89R118 及其兼容卡； 可定制支持ISO14443A功能 |
| M104FHSAV5B-5017 | RS232, ISO15693, DC5V, 大功率 | NXP I CODE 2, TI HF Tag it, 富士通MB89R118 及其兼容卡； 可定制支持ISO14443A功能 |
