| 系列 | 簡要區別 |
| M104BPCSx-5017 | UART被動輸出模塊，ISO14443-A/Mifare，無自動尋卡功能，8位數據格式 |
| M104GPCSx-5017 | UART被動輸出模塊，ISO14443-A/Mifare，有自動尋卡功能，8位數據格式 |
| M104Bx-5017 | UART被動輸出模塊，ISO14443-A/Mifare，有自動尋卡功能，9位數據格式 |
| M104BSNx-5017 | UART主動輸出卡號模塊，ISO14443-A/Mifare，自動尋卡功能，8位數據格式 |
| M104WSx-5017 | 韋根26/韋根34主動輸出卡號模塊 |
>>產品描述
- 采用NXP高度集成讀寫卡芯片射頻基站
- 符合ISO14443 TYPE A標準/Mifare標準/ISO7816
- 支持Mifare S50,S70,FM11RF08,FM1208,FM1204,Ultralight,Ntag203,Ntag213,215,216,DesifreEV1,ISO14443-4 T=CL CPU卡及其兼容卡(請根據自己需求選對應型號)
- 用戶不必關心射頻基站的復雜控制方法，只需通過簡單的命令集可以實現對卡的完全操作
- 天線一體
- 超小尺寸:采用天線一體尺寸50X17mm
- 可提供C51函數例程,安卓及windows操作系統下的例程函數庫供二次開發
- 通訊協議：UART/韋根可選，適合于嵌入式系統開發
- 自帶看門狗
- 完備的測試，開發板：配以KF904可立即應用51核等通用單片機進行模塊軟件開發
- 基于模塊的擴展功能很強可根據用戶要求修改軟件定制個性化模塊,不用改變線路，也因此，在此硬件版本上，出現上上述n多個系列版本
- 廣泛應用于非接觸智能水、電、氣三表、交通一卡通讀寫器，充電樁，醫療，桌面發卡器，門禁考勤讀寫卡器，汽車電子感應鎖配套，辦公商場/洗浴中心儲物箱的安全控制，各種防偽系統及生產過程控制

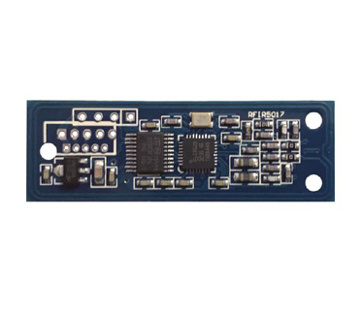

>>天線一體
>>主要技術指標
- 讀寫距離:40~50mm（采用標準M1卡測試）
- 電源：DC3.3V或者DC5V
- 標準小功率模塊：讀卡平均電流：3.3V/35 mA（采用大功率模塊：讀卡平均電流3.3V/90mA）
- 工作溫度：-20℃～+70℃
- 超小尺寸:采用天線一體尺寸50X17mm
- 輸出接口針間距2.0mm和2.54mm
>>型號間主要區別
| 型號 | 主要區別 | 支持卡片類型 |
| M104BPCSx-5017系列 | 常規指令模塊，被動操作 | 無自動尋卡功能，8位數據格式 |
| M104BPCS-5017 | DC3.3V 小功率 | Mifare S50,S70,FM11RF08,FM1208,FM1204,Ultralight, Ntag203,Ntag213,215,216,DesifreEV1,ISO14443-4 T=CL CPU卡及其兼容卡 |
| M104BPCSV5-5017 | DC5V 小功率 | Mifare S50,S70,FM11RF08,FM1208,FM1204,Ultralight, Ntag203,Ntag213,215,216,DesifreEV1,ISO14443-4 T=CL CPU卡及其兼容卡 |
| M104BPCSB-5017 | DC3.3V 大功率 | Mifare S50,S70,FM11RF08,FM1208,FM1204,Ultralight, Ntag203,Ntag213,215,216,DesifreEV1,ISO14443-4 T=CL CPU卡及其兼容卡 |
| M104BPCSV5B-5017 | DC5V 大功率 | Mifare S50,S70,FM11RF08,FM1208,FM1204,Ultralight, Ntag203,Ntag213,215,216,DesifreEV1,ISO14443-4 T=CL CPU卡及其兼容卡 |
| M104GPCSx-5017系列 | 精簡指令模塊，被動操作 | 有自動尋卡功能，8位數據格式 |
| M104GPCS-5017 | DC3.3V 小功率 | Mifare S50,S70,FM11RF08及其兼容卡 |
| M104GPCSV5-5017 | DC5V 小功率 | Mifare S50,S70,FM11RF08及其兼容卡 |
| M104GPCSV5-5017 | DC3.3V 大功率 | Mifare S50,S70,FM11RF08及其兼容卡 |
| M104GPCSV5B-5017 | DC5V 大功率 | Mifare S50,S70,FM11RF08及其兼容卡 |
| M104Bx-5017系列 | 精簡指令模塊，被動操作 | 有自動尋卡功能，9位數據格式 |
| M104B-5017 | DC3.3V 小功率 | Mifare S50,S70,FM11RF08及其兼容卡 |
| M104BV5-5017 | DC5V 小功率 | Mifare S50,S70,FM11RF08及其兼容卡 |
| M104BB-5017 | DC3.3V 大功率 | Mifare S50,S70,FM11RF08及其兼容卡 |
| M104BV5B-5017 | DC5V 大功率 | Mifare S50,S70,FM11RF08及其兼容卡 |
| M104BSNx-5017系列 | 主動操作 | 主動輸出UID卡號，UART接口，8位數據格式 |
| M104BSNL-9600-5017 | DC3.3V 小功率 波特率9600 | 串口輸出，滿足ISO14443-A標準/Mifare標準的卡及其兼容卡 |
| M104BSNLB-9600-5017 | DC3.3V 大功率 波特率9600 | 串口輸出，滿足ISO14443-A標準/Mifare標準的卡及其兼容卡 |
| M104BSNL-19200-5017 | DC3.3V 小功率 波特率19200 | 串口輸出，滿足ISO14443-A標準/Mifare標準的卡及其兼容卡 |
| M104BSNLB-19200-5017 | DC3.3V 大功率 波特率19200 | 串口輸出，滿足ISO14443-A標準/Mifare標準的卡及其兼容卡 |
| M104BSN-9600-5017 | DC5V 小功率 波特率9600 | 串口輸出，滿足ISO14443-A標準/Mifare標準的卡及其兼容卡 |
| M104BSNB-9600-5017 | DC5V 大功率 波特率9600 | 串口輸出，滿足ISO14443-A標準/Mifare標準的卡及其兼容卡 |
| M104BSN-19200-5017 | DC5V 小功率 波特率19200 | 串口輸出，滿足ISO14443-A標準/Mifare標準的卡及其兼容卡 |
| M104BSNB-19200-5017 | DC5V 大功率 波特率19200 | 串口輸出，滿足ISO14443-A標準/Mifare標準的卡及其兼容卡 |
| M104WSx-5017系列 | 主動操作 | 主動輸出UID卡號，韋根26/韋根34接口 |
| M104WS-5017 | DC3.3V 小功率 | 韋根26/韋根34輸出，滿足ISO14443-A標準/Mifare標準的卡及其兼容卡 |
| M104WSB-5017 | DC3.3V 大功率 | 韋根26/韋根34輸出，滿足ISO14443-A標準/Mifare標準的卡及其兼容卡 |
| M104WSV5-5017 | DC5V 小功率 | 韋根26/韋根34輸出，滿足ISO14443-A標準/Mifare標準的卡及其兼容卡 |
| M104WSV5B-5017 | DC5V 大功率 | 韋根26/韋根34輸出，滿足ISO14443-A標準/Mifare標準的卡及其兼容卡 |
| 基于模塊硬件，功能可以按您需求定制 | ||
>>相關資料下載
