| 型號 | 簡要區別 |
| M104Ax | IIC接口 |
| M104Bx | UART接口,9位數據格式 |
| M104DAT-x | UART接口,8位數據格式 |

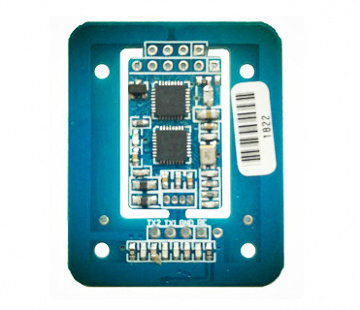

>>產品描述
- 該系列為替代部分M104V41版本的型號之一
- 采用NXP高度集成讀寫卡芯片射頻基站
- 處理器升級為NXP ARM M0系列
- 符合ISO14443 TYPE A標準/Mifare標準/ISO7816
- 支持Mifare S50,S70,FM11RF08,FM1208,FM1204,Ultralight,Ntag203,Ntag213,215,216,DesifreEV1,ISO14443-4 T=CL CPU卡SAM9600,SAM38400,SIM9600及其兼容卡(請根據自己需求選對應型號）
- 可實現2個PSAM卡的支持，T=0/T=1高低速SAM卡
- 用戶不必關心射頻基站的復雜控制方法，只需通過簡單的命令集可以實現對卡的完全操作
- 可天線一體
- 超小尺寸:采用天線一體尺寸43.5X35.5mm ;
- 可提供C51函數例程
- 通訊協議：IIC可選，適合于嵌入式系統開發
- 默認為自動尋卡方式，當卡片進入到天線區后B2引腳上出現低電平，上位機可直接通過尋卡指令讀取卡片序列號
- 自帶看門狗
- 完備的測試，開發板：配以KF903可立即應用51核等通用單片機進行模塊軟件開發
- 基于模塊的擴展功能很強可根據用戶要求修改軟件定制個性化模塊,不用改變線路
- 廣泛應用于非接觸智能水、電、氣三表、交通一卡通讀寫器，充電樁，桌面發卡器，門禁考勤讀寫卡器，汽車電子感應鎖配套，辦公商場/洗浴中心儲物箱的安全控制，各種防偽系統及生產過程控制
>>配套天線（天線分體時可選）
| 型號 | 外形尺寸 | 讀卡距離（與卡片有關> |
| T182 | 32.5X17.5mm | 20~30mm |
|
T186 | 直徑31mm | 20~30mm |
| T101 | 65X59mm | 50~70mm |
| T102 | 41X42mm | 30~40mm |
| T105 | 128X142mm | 80~100mm |
| T107 | 192X155mm | 90~120mm |
| T120 | 63X35mm | 30~40mm |
>>主要技術指標
- 讀寫距離:40~60mm（采用標準M1卡測試）
- 電源：DC3.3V/DC5V
- 標準小功率模塊：讀卡平均電流：3.3V/35 mA（采用大功率模塊：讀卡平均電流3.3V/90mA）
- 工作溫度：-20℃～+70℃
- 超小尺寸:采用天線一體尺寸43.5X35.5mm ;采用天線分體時核心模塊尺寸25X15.5mm
- 輸出接口針間距2.54mm
>>型號間主要區別
| 型號 | 主要區別 | 支持卡片類型 |
| M104Ax-V51系列 | 精簡指令模塊，被動操作 | 有自動尋卡功能，IIC接口 |
| M104A | IIC接口 DC3.3V 小功率 | Mifare S50,S70,FM11RF08,FM1208,FM1204,Ultralight, Ntag203,Ntag213,215,216,DesifreEV1,ISO14443-4 T=CL CPU卡及其兼容卡 |
| M104AB | IIC接口 DC3.3V 大功率 | Mifare S50,S70,FM11RF08,FM1208,FM1204,Ultralight, Ntag203,Ntag213,215,216,DesifreEV1,ISO14443-4 T=CL CPU卡及其兼容卡 |
| M104AV5 | IIC接口 DC5V 小功率 | Mifare S50,S70,FM11RF08,FM1208,FM1204,Ultralight, Ntag203,Ntag213,215,216,DesifreEV1,ISO14443-4 T=CL CPU卡及其兼容卡 |
| M104AV5B | IIC接口 DC5V 大功率 | Mifare S50,S70,FM11RF08,FM1208,FM1204,Ultralight, Ntag203,Ntag213,215,216,DesifreEV1,ISO14443-4 T=CL CPU卡及其兼容卡 |
| M104Bx-V51系列 | 精簡指令模塊，被動操作 | 有自動尋卡功能，9位數據格式 |
| M104B | UART接口 DC3.3V 小功率 | Mifare S50,S70,FM11RF08,FM1208,FM1204,Ultralight, Ntag203,Ntag213,215,216,DesifreEV1,ISO14443-4 T=CL CPU卡及其兼容卡 |
| M104BB | UART接口 DC3.3V 大功率 | Mifare S50,S70,FM11RF08,FM1208,FM1204,Ultralight, Ntag203,Ntag213,215,216,DesifreEV1,ISO14443-4 T=CL CPU卡及其兼容卡 |
| M104BV5 | UART接口 DC5V 小功率 | Mifare S50,S70,FM11RF08,FM1208,FM1204,Ultralight, Ntag203,Ntag213,215,216,DesifreEV1,ISO14443-4 T=CL CPU卡及其兼容卡 |
| M104BV5B | UART接口 DC5V 大功?率 | Mifare S50,S70,FM11RF08,FM1208,FM1204,Ultralight, Ntag203,Ntag213,215,216,DesifreEV1,ISO14443-4 T=CL CPU卡及其兼容卡 |
| M104DAT-x-V51系列 | 常規指令模塊，被動操作 | 無自動尋卡功能，8位數據格式 |
| M104DATV3 | UART接口 DC3.3V 小功?率 | 支持Mifare S50,S70,FM11RF08,FM1208,FM1204,Ultralight, Ntag203,Ntag213,215,216,DesifreEV1,ISO14443-4 T=CL CPU卡SAM9600,SAM38400,SIM9600及其兼容卡 |
| M104DATV3B | UART接口 DC3.3V 大功?率 | 支持Mifare S50,S70,FM11RF08,FM1208,FM1204,Ultralight, Ntag203,Ntag213,215,216,DesifreEV1,ISO14443-4 T=CL CPU卡SAM9600,SAM38400,SIM9600及其兼容卡 |
| M104DATV5 | UART接口 DC5V 小功?率 | 支持Mifare S50,S70,FM11RF08,FM1208,FM1204,Ultralight, Ntag203,Ntag213,215,216,DesifreEV1,ISO14443-4 T=CL CPU卡SAM9600,SAM38400,SIM9600及其兼容卡 |
| M104DATV5B | UART接口 DC5V 大功?率 | 支持Mifare S50,S70,FM11RF08,FM1208,FM1204,Ultralight, Ntag203,Ntag213,215,216,DesifreEV1,ISO14443-4 T=CL CPU卡SAM9600,SAM38400,SIM9600及其兼容卡 |
| 基于模塊硬件，功能可以按您需求定制 | ||
