| 型號 | 簡要區別 |
| M536a | UART接口 支持6個卡片 |
| M536as | UART接口 支持4個卡片 |
>>產品描述
- 支持ISO7816標準
- 最多可同時操作6個SAM卡（PSAM或ESAM卡)
- 該芯片支持9600，38400，115200 SAM卡
- 支持T=0,T=1協議
- 封裝形式為TSSOP20
- 用戶不必關心SAM卡的復雜控制方法，只需通過簡單的命令集可以實現對卡的完全操作
- 可提供C51函數例程，安卓及windows操作系統下的例程函數庫供二次開發
- 通訊協議：IIC/UART可選，適合于嵌入式系統開發
- 自帶看門狗
- 完備的測試工具：BZ536可適用于前期的開發，測試
- 廣泛應用于非接觸智能水、電、氣三表、交通一卡通讀寫器，充電樁，桌面發卡器，門禁考勤讀寫卡器，汽車電子感應鎖配套，辦公商場/洗浴中心儲物箱的安全控制，各種防偽系統及生產過程控制等的密鑰認證
>>功能描述

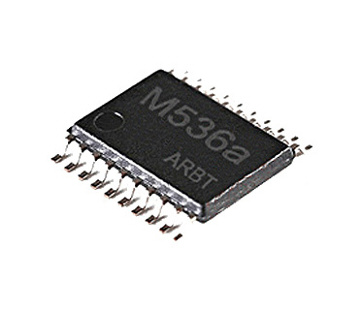

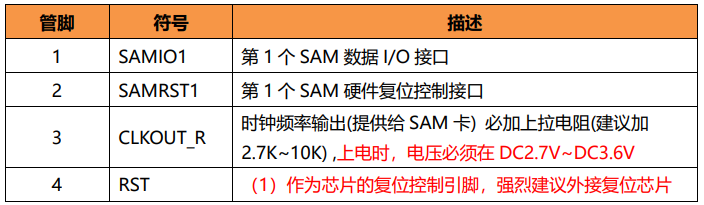

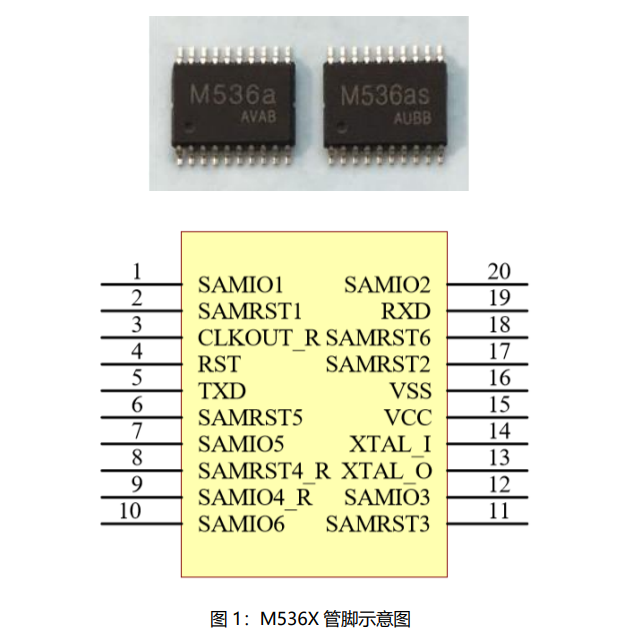

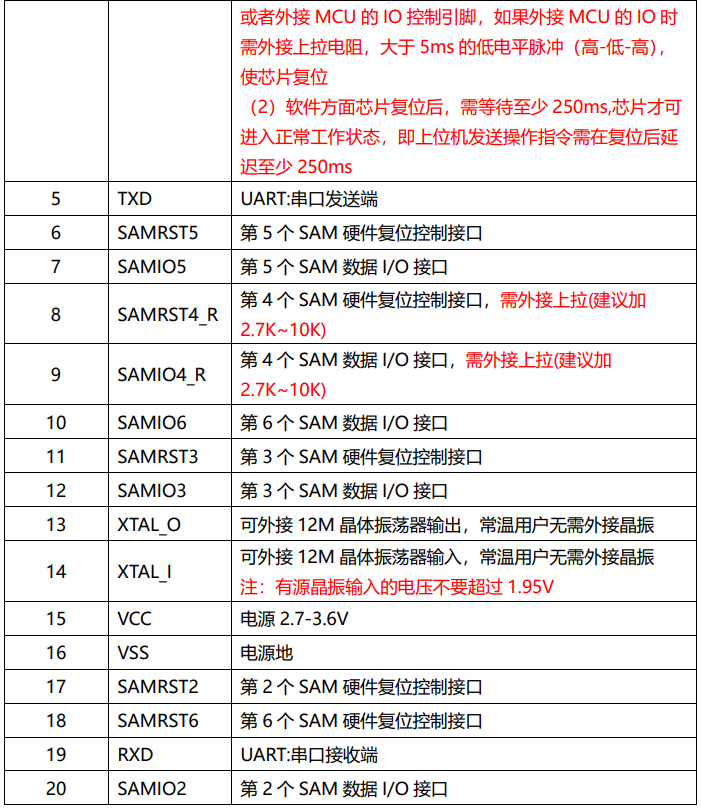

芯片外觀及管腳定義

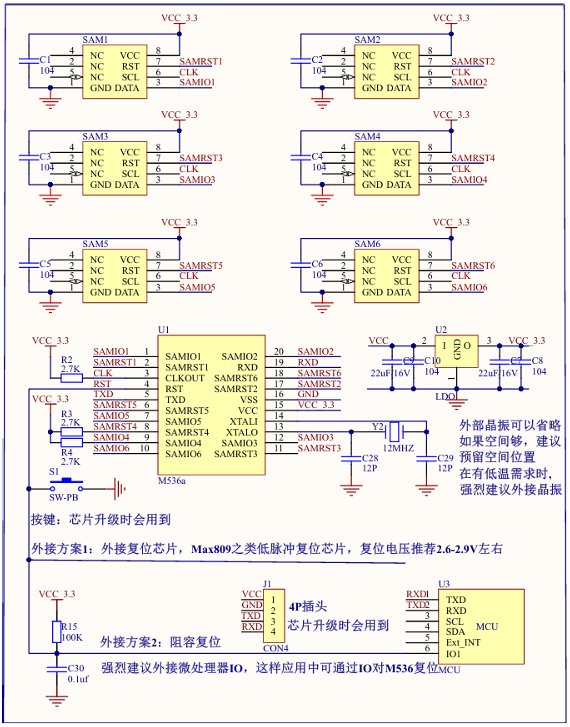

參考原理圖

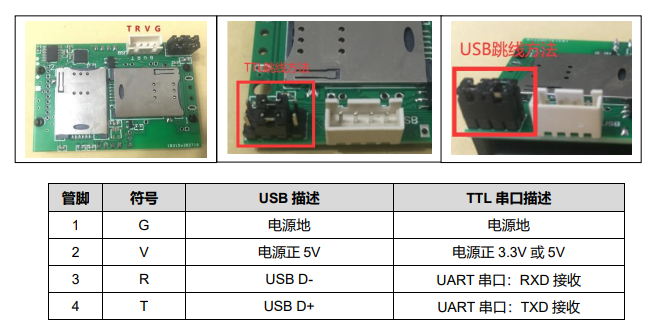

前期測試DEMO板
>>主要技術指標
- 最多可同時操作6個SAM卡
- 電源：DC3.3V
- 讀卡平均電流：10mA
- 工作溫度：-20℃～+70℃
- 封裝：TSSOP20
>>型號間主要區別
| 型號 | 主要區別 | 支持卡片類型 |
| M536a | UART接口 支持6個SAM卡 | SAM9600,SAM38400,SAM115200, ISO7816-4 CPU卡 T=0/T=1卡片 |
| M536as | UART接口 支持4個SAM卡 | SAM9600,SAM38400,SAM115200, ISO7816-4 CPU卡 T=0/T=1卡片 |
