| 型號 | 簡要區別 |
| M601 | UART接口,超小讀卡芯片 |
>>產品描述
- 外圍電路簡單，性價比超高

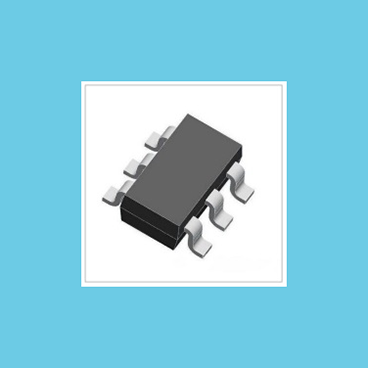

- SOT23-6封裝，超小體積，適用于對空間要求嚴格的地方
- 無需外接晶振，進一步減小外圍器件數量
- 抗干擾強
- 寬范圍工作電壓DC3.0-5.5V，建議供電DC3.3V
- 該讀卡模塊完全支持EM4001,EM4100,TK4001,TK4100及其125K兼容ID卡片的操作
- 自帶看門狗
- 讀卡距離遠，最遠可以讀取10厘米，與卡片和配套天線有關
- 默認UART接口，適用于PC機或UART的單片機

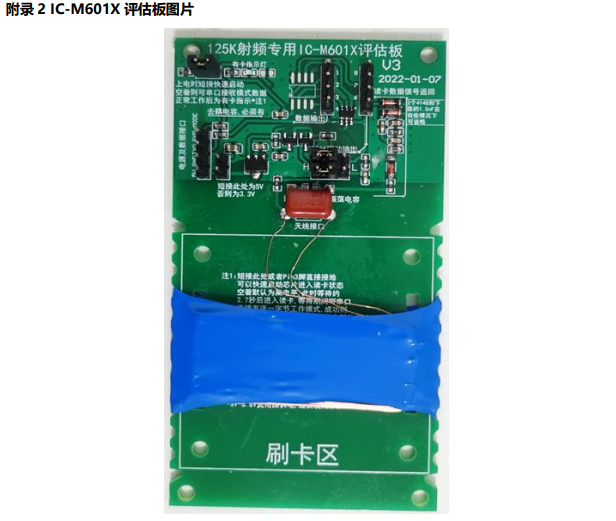

- 配以專用的IC-M601評估板，可實現用戶應用快速開發，以達到自己產品短時間進入市場的目的
- 目前廣泛應用于門禁考勤，汽車電子感應鎖配套，辦公商場/洗浴中心儲物箱的安全控制，各種防偽系統及生產過程控制

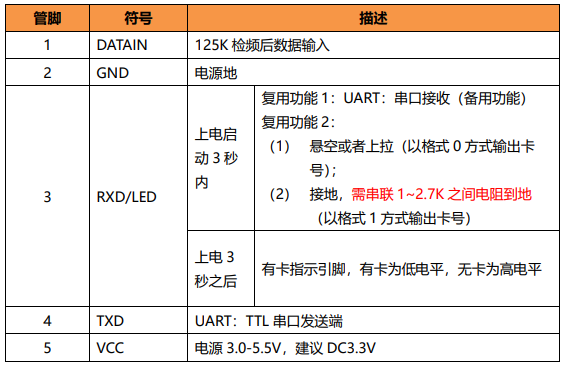

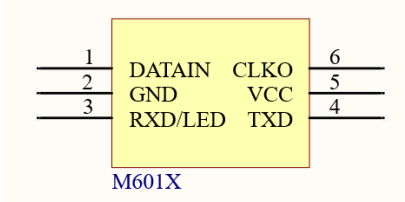

>>芯片簡介
>>應用原理圖參考

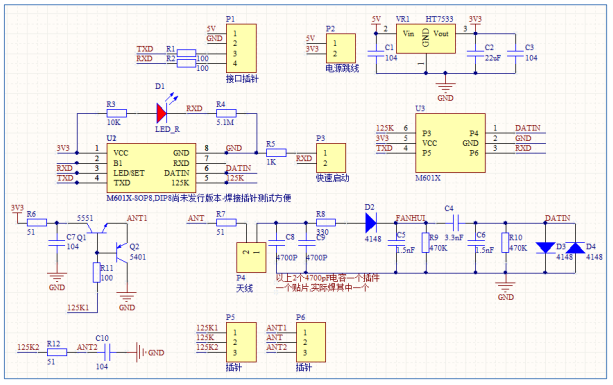

參考原理圖

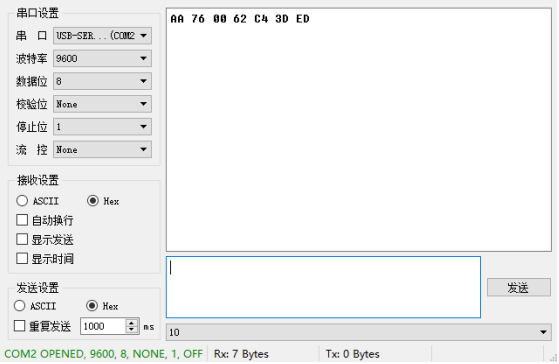

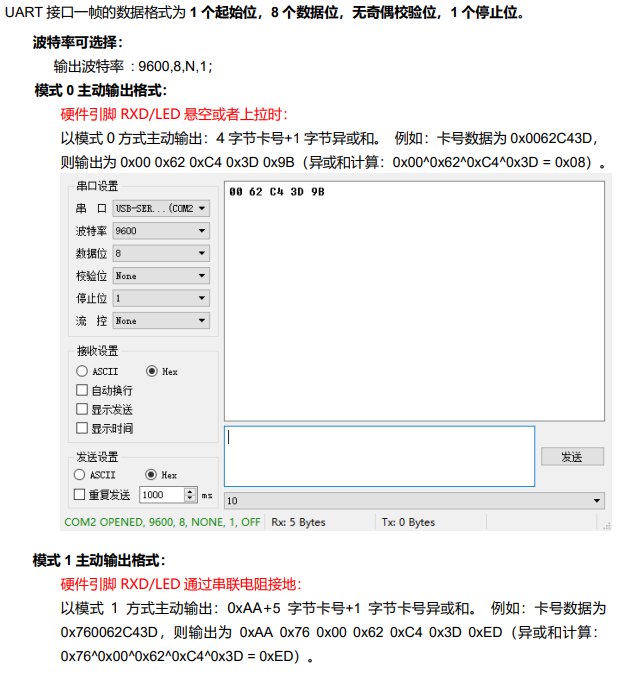

輸出舉例
>>主要技術指標
- 讀寫距離:10-100mm（與天線和卡片的尺寸有關）
- 通訊方式：UART接口
- 電源：DC3.0-5.5V
- 讀卡電流：約20mA
- 工作溫度-20℃～+70℃
- 封裝尺寸：SOT23-6(60mil）
>>型號間主要區別
| 型號 | 主要區別 | 支持卡片類型 |
| M601 | UART接口 | EM4001,EM4100,TK4001,TK4100及其兼容卡 |
>>相關資料下載
