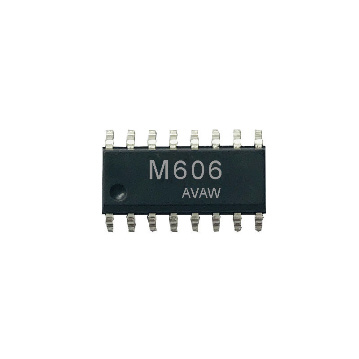

| 型號 | 簡要區別 |
| M606 | UART接口,可同時驅動7路天線 |
>>產品描述
- 外圍電路簡單
- 可同時驅動7路天線，實現7路同時讀卡操作
- 抗干擾強
- 寬范圍工作電壓DC3.0-5.5V
- 該讀卡模塊完全支持EM4001,EM4100,TK4001,TK4100及其125K兼容ID卡片的操作
- 自帶看門狗
- 建議外掛4M工業級晶振，使讀卡距離穩定性更好，對于常溫下工作的用戶，對讀卡距離
要求不是特別高時，無需接外部晶振,可減少外部器件數量
- 讀卡距離遠，最遠可以讀取15厘米，與卡片和配套天線有關
- 默認UART接口，適用于PC機或UART的單片機
- 芯片擴展功能強，可根據用戶需求，定制IIC,SPI,韋根接口，以及主被動輸出等特定功能
- SOP16-150mil封裝更適合嵌入式開發
- 配以專用的IC-M606評估板，可實現用戶應用快速開發，以達到自己產品短時間進入市場的目的
- 目前廣泛應用于門禁考勤，汽車電子感應鎖配套，辦公商場/洗浴中心儲物箱的安全控制，各種防偽系統及生產過程控制

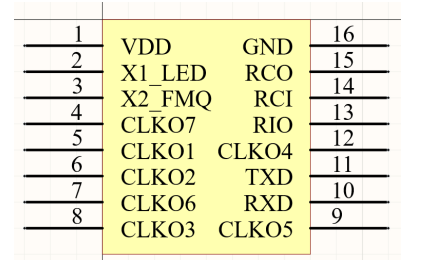

>>芯片簡介

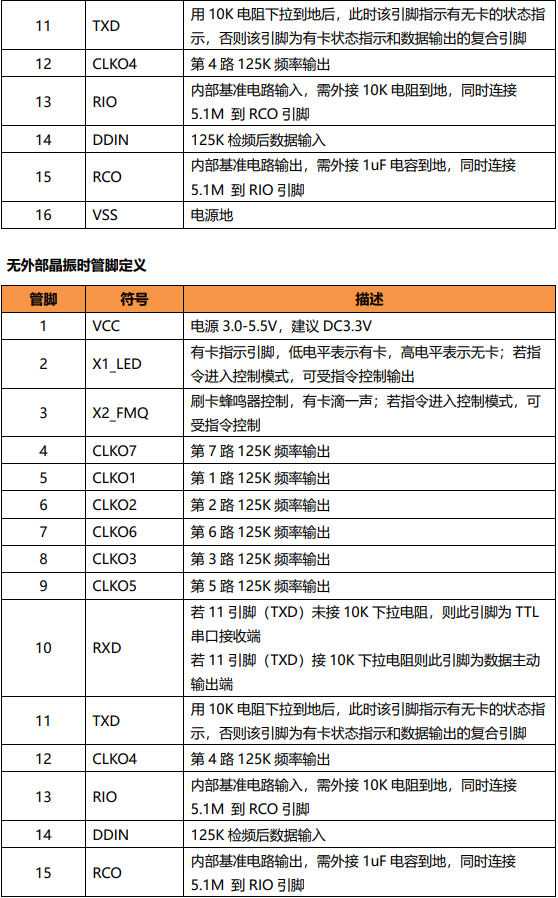

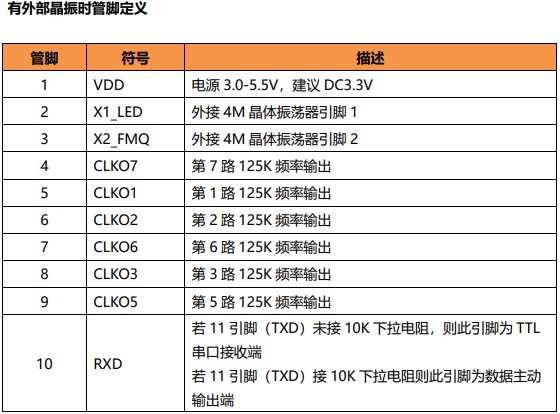

外接晶振與不外接晶振管腳定義
>>應用原理圖參考

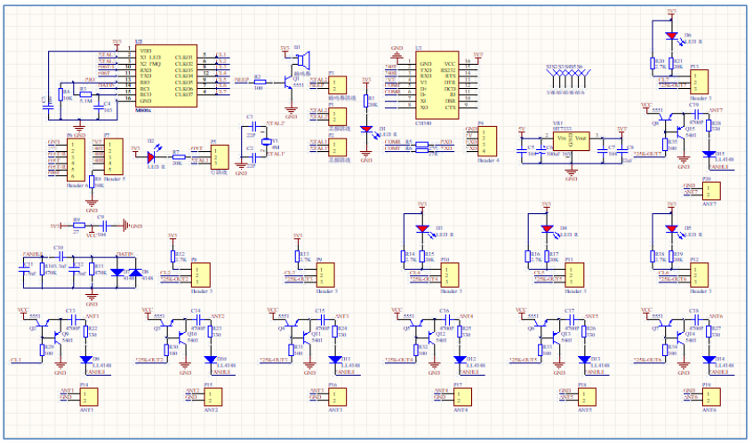

七路驅動參考原理圖

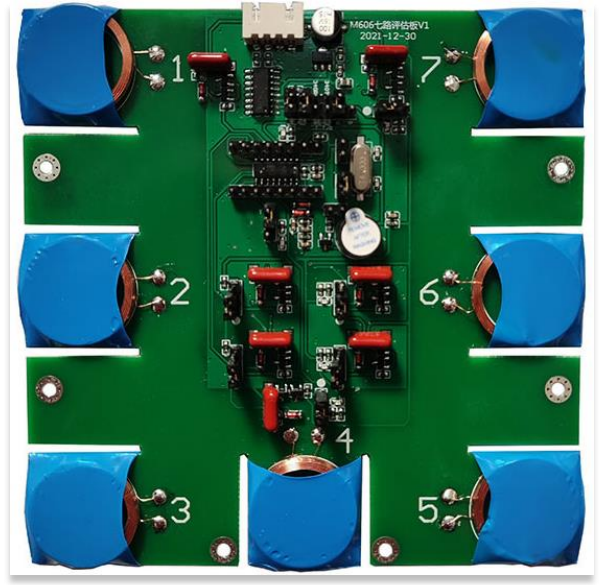

七路驅動演示板
>>主要技術指標
- 讀寫距離:10-150mm（與天線和卡片的尺寸有關）

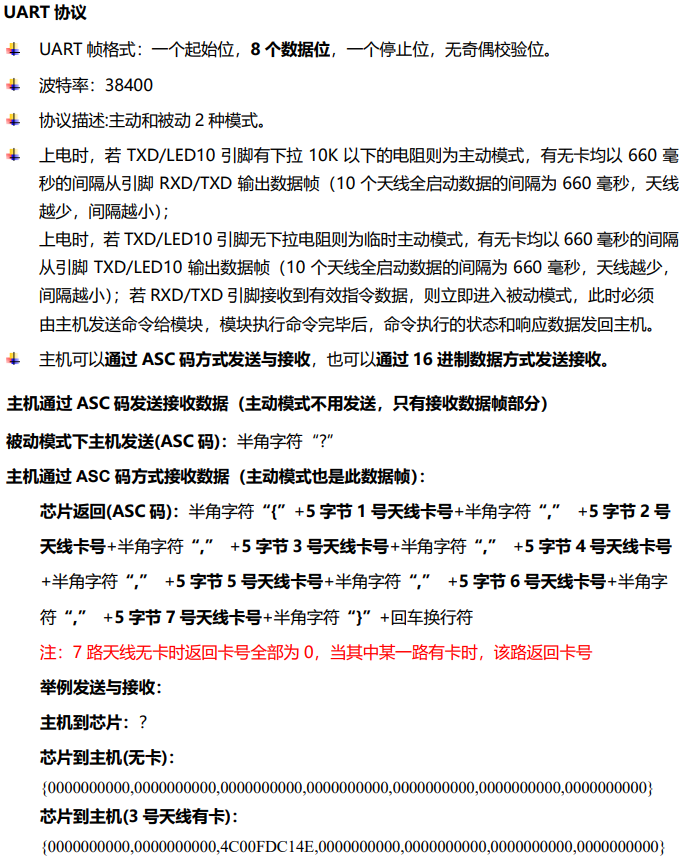

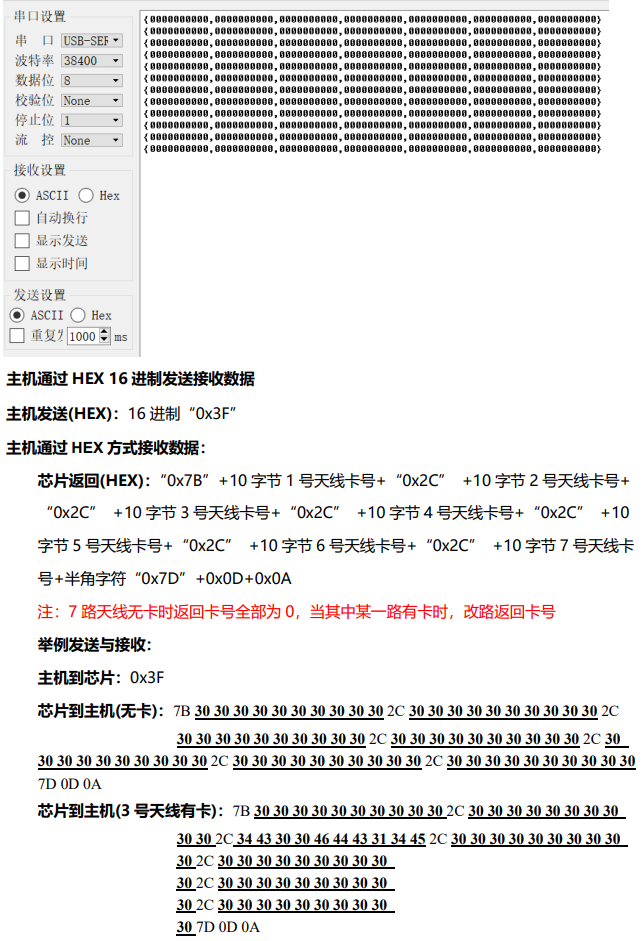

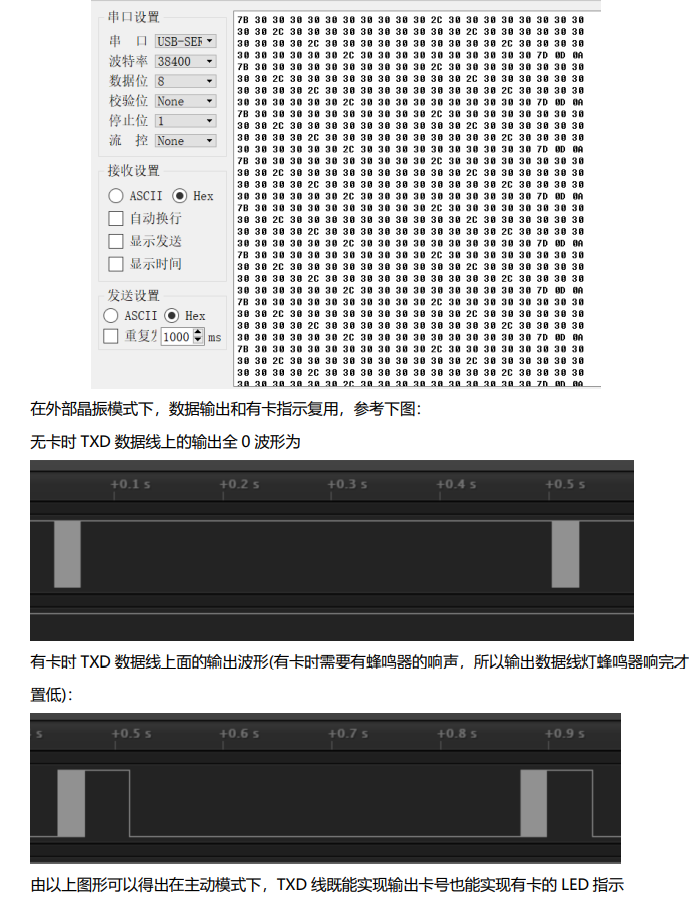

- 通訊方式：UART接口
- 電源：DC3.0-5.5V
- 讀卡電流：約30mA
- 工作溫度-20℃～+70℃
- 封裝尺寸：SOP16-150mil
>>型號間主要區別
| 型號 | 主要區別 | 支持卡片類型 |
| M606 | UART接口，波特率38400 | EM4001,EM4100,TK4001,TK4100及其兼容卡 |
>>相關資料下載
